전기차란? 구조, 원리, 내연기관과 차이점, 충전 방법과 안전성

친환경 에너지가 많은 관심을 받는 만큼 전기차에 대한 시장과 수요도 증가하고 있습니다. 오늘은 전기차중에서 가장 관심이 많은 전기차의 구조, 내연기관과 차이점, 전기차 충전 방법과 안정성에 대해서 설명하겠습니다.

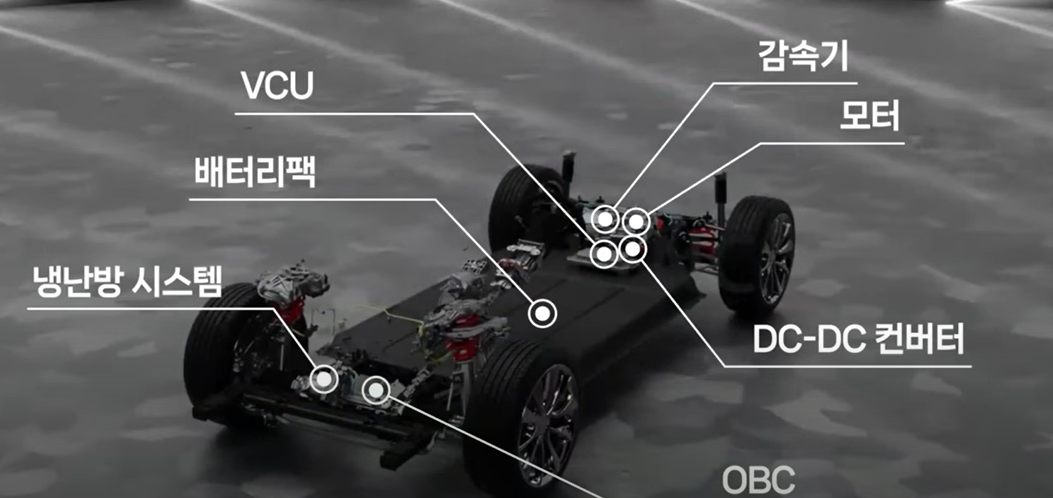

전기차 구조

1. 전기차란? 전기차의 구조

전기차는 배터리에서 저장된 전기를 사용해 모터를 구동하는 차량으로, 내연기관 대신 전기 모터를 사용해 움직이며, 소음과 배기가스가 없고 에너지 효율이 높은 것이 특징입니다. 충전식 배터리를 통해 전기를 공급받아 주행하며, 친환경적이고 경제적인 이동 수단으로 각광받고 있습니다.



전기차는 내연기관 차량과는 근본적으로 다른 구조를 가지고 있습니다. 내연기관 차량에서 엔진이 자동차의 심장 역할을 한다면, 전기차에서는 모터와 배터리가 그 역할을 담당합니다. 전기차의 구동 시스템은 크게 모터, 배터리팩, 인버터, 감속기, 그리고 VCU(Vehicle Control Unit)로 구성됩니다.

먼저 모터는 전기차의 구동력을 제공하는 핵심 부품으로, 배터리에서 전력을 공급받아 자동차를 움직입니다. 내연기관과 달리 모터는 가속과 동시에 최대 토크를 발휘하며, 응답성이 뛰어나고 소음과 진동이 적습니다. 모터의 종류에는 직류(DC) 모터와 교류(AC) 모터가 있지만, 내구성과 제어의 용이성 때문에 전기차에는 주로 교류 모터가 사용됩니다. 이 모터는 또한 회생제동 기능을 통해 차량의 운동 에너지를 전기 에너지로 변환해 배터리를 충전하는 역할도 겸합니다.

배터리팩은 전기차의 연료 역할을 합니다. 배터리팩은 셀(Cell)을 모듈(Module)로 묶고, 이 모듈을 다시 하나의 팩(Pack)으로 구성하여 전기차에 필요한 전력을 저장하고 공급합니다. 배터리팩은 보통 400V 이상의 고전압을 유지하며, 대용량의 전기를 저장할 수 있어 한 번 충전으로 긴 주행 거리를 제공합니다. 배터리팩의 효율적 관리를 위해 BMS(Battery Management System)와 같은 전력 관리 시스템이 함께 작동합니다.

또한 감속기는 모터의 높은 회전수를 적절한 속도로 변환해줍니다. 내연기관 차량처럼 변속기가 필요하지 않은 전기차에서는 감속기가 이 역할을 담당하며, 이는 주행 중 최대 토크를 효율적으로 전달하기 위해 중요한 역할을 합니다.

마지막으로, VCU는 전기차의 두뇌 역할을 하며, 모터와 배터리, 인버터 등 모든 시스템의 조화를 통제합니다. 이 시스템은 차량의 가속, 제동, 회생제동, 전장 부품의 전원 공급 등을 관리하여 전기차의 효율적이고 안전한 운행을 보장합니다.

2. 전기차와 내연기관의 차이점

전기차와 내연기관 차량은 그 구조와 동작 원리에서 근본적인 차이를 보입니다. 가장 큰 차이점은 바로 구동 시스템입니다. 내연기관 차량은 연료를 연소하여 동력을 발생시키는 엔진이 중심이라면, 전기차는 전기에너지를 직접 사용하는 모터를 구동력의 원천으로 사용합니다. 이 차이점이 전기차의 주행 성능, 효율성, 그리고 운전 경험에 큰 영향을 미칩니다.

내연기관 차량의 엔진은 연료를 폭발시켜 동력을 얻기 때문에 소음과 진동이 발생합니다. 반면, 전기차의 모터는 전기 에너지를 활용하기 때문에 구동 시 거의 무소음이며 진동도 거의 없습니다. 이로 인해 전기차는 보다 조용하고 매끄러운 주행 경험을 제공합니다. 또한, 전기차는 가속 시 모터의 특성상 최대 토크를 즉시 발휘할 수 있어 뛰어난 응답성을 자랑합니다. 반면 내연기관은 최대 토크를 발휘하기까지 시간이 걸리기 때문에 순간 가속력에서 차이가 납니다.

공간 활용에서도 차이가 있습니다. 내연기관 차량의 엔진과 변속기는 큰 부피를 차지하지만, 전기차는 모터와 배터리로 인해 더 작은 공간을 필요로 합니다. 이로 인해 전기차는 내부 공간이 더 넓게 설계될 수 있으며, 추가적인 저장 공간을 확보할 수 있습니다.

에너지 효율성 측면에서도 전기차는 내연기관 차량보다 뛰어납니다. 내연기관 차량은 연료의 에너지를 기계적인 에너지로 변환하는 과정에서 많은 열이 발생하고, 이로 인한 에너지 손실이 큽니다. 반면, 전기차는 배터리의 전기 에너지를 모터로 직접 전달하기 때문에 에너지 전환 과정에서 손실이 적습니다. 이는 전기차가 동일한 거리에서 더 적은 에너지를 소비하게 만들어, 연료비 절감과 더불어 환경 보호 측면에서도 유리합니다.

3. 전기차의 충전과 안전성

전기차의 충전 방식은 크게 두 가지로 나눌 수 있습니다. 완속 충전은 가정용 전원이나 공공 충전소에서 전기차를 장시간 충전하는 방식으로, 교류 전력을 직류 전력으로 변환하여 배터리를 충전합니다. 이 과정은 시간이 오래 걸리지만, 전기차의 배터리 수명을 보호하는 데 유리합니다.

반면, 급속 충전은 전력을 직접 직류로 변환해 배터리에 고속으로 충전하는 방식으로, 20~30분 내에 배터리를 80%까지 충전할 수 있습니다. 급속 충전기는 주로 고속도로 휴게소나 대형 충전소에 설치되어 있어 장거리 주행 시 편리하게 사용할 수 있습니다.

전기차의 안전성도 중요한 고려 사항입니다. 전기차는 내연기관 차량보다 전기적 요소가 많아 감전이나 배터리 화재 등의 위험이 존재할 수 있습니다. 이를 방지하기 위해 전기차에는 다양한 안전 장치가 탑재됩니다. 배터리 관리 시스템(BMS)은 배터리의 상태를 실시간으로 모니터링하여 과충전, 과방전, 과열 등을 방지합니다. 또한, 전기차의 배터리팩은 충격에 강한 구조로 설계되어 있어 사고 시에도 배터리가 파손되지 않도록 보호합니다.

전기차의 냉난방 시스템 역시 안전성과 밀접한 관련이 있습니다. 내연기관 차량은 엔진의 폐열을 난방에 이용하지만, 전기차는 모터와 배터리에서 발생하는 열을 이용할 수 없기 때문에 전열 장치를 사용해 난방을 제공합니다. 현대자동차의 히트펌프 기술은 이러한 한계를 극복하기 위해 개발된 시스템으로, 전기차의 난방 효율을 크게 향상시킵니다. 이 시스템은 외부 공기와 차량 내의 폐열을 활용해 난방 에너지를 효율적으로 생산하며, 이를 통해 전력 소모를 줄이고 배터리 효율을 높입니다.

이처럼 전기차는 충전과 안전성에서 내연기관 차량과는 다른 요소들을 가지고 있으며, 이들 요소들은 전기차의 효율성과 사용자 경험을 결정짓는 중요한 요인으로 작용합니다. 안전성을 강화하기 위한 기술 개발이 지속되고 있으며, 이는 전기차의 대중화에 중요한 역할을 할 것입니다.
